ความเชี่ยวชาญของ DIMI ในการเชื่อมต่อ MPO/MTP ความหนาแน่นสูง-
เนื่องจากความต้องการแบนด์วิธเพิ่มขึ้นด้วยการประมวลผลแบบคลาวด์, 5G และ AI DIMI จึงมุ่งเน้นไปที่โซลูชันไฟเบอร์ MPO/MTP ที่ได้รับการออกแบบทางวิศวกรรมสำหรับศูนย์ข้อมูล เครือข่ายโทรคมนาคม และแบ็คโบนขององค์กร เรามี-ชุดประกอบสายหลักและชุดสายไฟที่มีความหนาแน่นสูงซึ่งช่วยเพิ่มประสิทธิภาพพื้นที่ชั้นวาง ลดความซับซ้อนของการเดินสาย และสนับสนุนการปรับใช้อย่างรวดเร็วสำหรับ-โครงการขนาดใหญ่ ซึ่งได้รับการสนับสนุนจากประสบการณ์ด้านวิศวกรรมและการผลิต OEM/ODM มากมาย
ความสามารถในการปรับแต่งและตัวเลือกผลิตภัณฑ์
DIMI นำเสนอชุดสายเคเบิล MPO/MTP ที่ปรับแต่งได้อย่างเต็มที่ รวมถึงจำนวนไฟเบอร์ (8/12/16/24+) ประเภทไฟเบอร์ (OM3/OM4/OM5, OS2) ประเภทตัวเชื่อมต่อ (MPO/MTP ถึง LC/SC/อื่นๆ) ขั้ว (ประเภท A/B/C) วัสดุแจ็คเก็ต โครงสร้างสาขา และโมดูล-ปลั๊กปลายทาง-และ-เล่น คุณสามารถสร้างแบรนด์ การติดฉลาก และบรรจุภัณฑ์ให้ตรงตามมาตรฐานโครงการของคุณได้ เพื่อลด-งานในไซต์งาน และรับประกันการระบุและการจัดการที่ง่ายดาย
การทดสอบ การควบคุมคุณภาพ และการสนับสนุนการรับรอง
ส่วนประกอบ DIMI MPO/MTP ทั้งหมดผ่านการทดสอบจากโรงงาน 100% สำหรับการสูญเสียการแทรก การสูญเสียการส่งคืน และคุณภาพของพื้นผิว โดยมีรายงานการทดสอบโดยละเอียดสำหรับทุกลิงก์ ผลิตภัณฑ์ของเราได้รับการออกแบบและตรวจสอบตามมาตรฐาน IEC/TIA ที่เกี่ยวข้อง และเราสามารถสนับสนุน-การทดสอบและการรับรองโดยบุคคลที่สามได้ตามต้องการ ช่วยให้ผู้ปฏิบัติงานและผู้วางระบบปรับใช้เครือข่ายไฟเบอร์ความหนาแน่นสูง-พร้อม-ความน่าเชื่อถือและการปฏิบัติตามข้อกำหนดในระยะยาว
ผลิตภัณฑ์สายเคเบิล MPO/MPT
-
![สายเคเบิลแยก MPO เป็น SC-OM4-8/12]()
สายเคเบิลแยก MPO เป็น SC-OM4-8/12ข้อมูลจำเพาะที่สำคัญ. ประเภทตัวเชื่อมต่อ: MPO Female ถึง SC / UPC Duplex (การกำหนดค่าแบบแยกส่วน). ประเภทไฟเบอร์: ไฟเบอร์มัลติโหมดที่ปรับให้เหมาะสมด้วยเลเซอร์ OM4 50/125µm-. จำนวนไฟเบอร์: -
![MPO-ST-สายเคเบิลไฟเบอร์ออปติกแบบแยกส่วน OM4-8/12]()
MPO-ST-สายเคเบิลไฟเบอร์ออปติกแบบแยกส่วน OM4-8/12ภาพรวมผลิตภัณฑ์โซลูชันการแยกส่วน-บรรทัดค่าสูง-MPO-ถึง-ST ช่วยให้สามารถโยกย้ายได้อย่างราบรื่นจากโครงสร้างพื้นฐาน ST เดิมไปเป็นออปติกแบบขนาน 40G/100G -
![สายเคเบิลฝ่าวงล้อมไฟเบอร์ออปติก MPO-FC-SM-8/12]()
สายเคเบิลฝ่าวงล้อมไฟเบอร์ออปติก MPO-FC-SM-8/12ภาพรวมผลิตภัณฑ์. MPO-FC-สายเคเบิลฝ่าวงล้อมไฟเบอร์ออปติกโหมดเดี่ยว SM-8/12 ไฟเบอร์. โซลูชันความหนาแน่นสูง-. แปลง MPO trunk เดี่ยวเป็นพอร์ต FC 8 หรือ 12 พอร์ต. โรงงาน-ยุติแล้ว. -
![สายเคเบิลไฟเบอร์ออปติก MPO-LC-SM-8/12 แบบแยกส่วนไฟเบอร์]()
สายเคเบิลไฟเบอร์ออปติก MPO-LC-SM-8/12 แบบแยกส่วนไฟเบอร์พารามิเตอร์ที่สำคัญ. ประเภทตัวเชื่อมต่อ: MPO ตัวเมีย (12 ไฟเบอร์) ถึง LC / UPC Duplex × 4 หรือ 6. ประเภทไฟเบอร์:OS2 เดี่ยว-โหมด 9/125µm. จำนวนไฟเบอร์: มีการกำหนดค่า 8 ไฟเบอร์หรือ 12 ไฟเบอร์. -
![สายไฟเบอร์แบบแยกส่วน MPO/MTP-SM-OM4-12/24]()
สายไฟเบอร์แบบแยกส่วน MPO/MTP-SM-OM4-12/24ภาพรวมผลิตภัณฑ์. สายเคเบิลไฟเบอร์ฝ่าวงล้อม MPO/MTP ถึง LC/SC - โหมดเดี่ยว- และมัลติโหมด OM4 - 12/24. พารามิเตอร์ที่สำคัญ. การกำหนดค่าตัวเชื่อมต่อ: MPO / MTP (12F หรือ 24F) ถึง 6/12 × LC Duplex หรือ -
![MPO TO SC-OM4-8/12 Fibers-breakout สายเคเบิลไฟเบอร์]()
MPO TO SC-OM4-8/12 Fibers-breakout สายเคเบิลไฟเบอร์พารามิเตอร์ที่สำคัญ. ประเภทตัวเชื่อมต่อ: MPO / MTP ตัวเมียถึง 8 × SC หรือ 12 × SC Duplex UPC. ประเภทไฟเบอร์:OM4 Multimode 50/125µm, aqua jacket. จำนวนไฟเบอร์: มีการกำหนดค่า 8 ไฟเบอร์หรือ 12 ไฟเบอร์. -
![สาย MPO MTP-MPO/APC-2*8MPC/PC-OM4]()
สาย MPO MTP-MPO/APC-2*8MPC/PC-OM4พารามิเตอร์ที่สำคัญ. การกำหนดค่าตัวเชื่อมต่อ: MPO/APC (ตัวเมีย) ถึง 2 × 8 MPC/PC (ตัวผู้). ประเภทไฟเบอร์: OM4 มัลติโหมด 50/125µm. จำนวนไฟเบอร์: 16 ไฟเบอร์ (แยกเป็น 2 × 8 การกำหนดค่า). คะแนนแจ็คเก็ต: -
![สายเคเบิล MPO/MTP-ไฟเบอร์ SM-12/24]()
สายเคเบิล MPO/MTP-ไฟเบอร์ SM-12/24พารามิเตอร์ที่สำคัญ. ประเภทตัวเชื่อมต่อ: MPO / MTP Female ถึง MPO / MTP Female (หรือมีตัวเลือกตัวผู้). ประเภทไฟเบอร์: OS2 โหมดเดียว 9/125µm. จำนวนไฟเบอร์: การกำหนดค่า 12 ไฟเบอร์และ 24 ไฟเบอร์. -
![สาย MTP/MPO-MPO/APC-2*8MPC/PC-OM3/OM4]()
สาย MTP/MPO-MPO/APC-2*8MPC/PC-OM3/OM4ข้อมูลจำเพาะที่สำคัญ. การกำหนดค่าตัวเชื่อมต่อ: MPO ตัวเมียพร้อม APC Polish ที่ปลายด้านหนึ่ง MPC / PC Polish ที่อีกด้านหนึ่ง. ประเภทไฟเบอร์:ไฟเบอร์มัลติโหมด OM3 50/125µm หรือ OM{2}}/125µm. -
![สายเคเบิล Mpo/mtp-FC/APC-ไฟเบอร์ SM-8/12]()
สายเคเบิล Mpo/mtp-FC/APC-ไฟเบอร์ SM-8/12พารามิเตอร์ที่สำคัญ. ประเภทตัวเชื่อมต่อ A: MPO / MTP ตัวเมีย (อินเทอร์เฟซ 12 ไฟเบอร์). ประเภทตัวเชื่อมต่อ B:8 × หรือ 12 × FC/APC Simplex ตัวเชื่อมต่อ. ประเภทไฟเบอร์:OS2 โหมดเดี่ยว 9/125µm. -
![สายเคเบิล Mpo Mtp-MPO/APC-MPO/APC-ไฟเบอร์ OM4-16]()
สายเคเบิล Mpo Mtp-MPO/APC-MPO/APC-ไฟเบอร์ OM4-16พารามิเตอร์หลักประเภทตัวเชื่อมต่อ: MPO / APC ตัวเมียถึง MPC / PC ตัวเมียประเภทไฟเบอร์: OM3 / OM4 มัลติ 50 / 125µm จำนวนไฟเบอร์: 16 (2 * 8) ระดับไฟเบอร์แจ็คเก็ต: LSZH (ตัวเลือก OFNP, PVC) ช่วงความยาว: -
![สายเคเบิล Mtp/mpo-MPO/APC-MPO/APC-ไฟเบอร์ OM3/OM4-16]()
สายเคเบิล Mtp/mpo-MPO/APC-MPO/APC-ไฟเบอร์ OM3/OM4-16ประเภทตัวเชื่อมต่อ. MPO/APC หญิงเป็นหญิง. ประเภทไฟเบอร์. OM3/OM4 50/125µm. จำนวนไฟเบอร์. 16 เส้นใย. คะแนนแจ็คเก็ต. LSZH. ช่วงความยาว. 1 ม. ถึง 100 ม. ประเภทโปแลนด์. APC ทำมุม 8 องศา.
ทำความเข้าใจกับเทคโนโลยีเคเบิล MPO: รากฐานของการเชื่อมต่อที่มีความหนาแน่นสูง-สมัยใหม่
สายเคเบิล mpo แสดงถึงโซลูชันการเชื่อมต่อไฟเบอร์ออปติกที่ซับซ้อนซึ่งออกแบบมาเพื่อรองรับไฟเบอร์หลายตัวภายในอินเทอร์เฟซตัวเชื่อมต่อขนาดกะทัดรัดเพียงอันเดียว ต่างจากการเชื่อมต่อไฟเบอร์เดี่ยว-แบบดั้งเดิมที่ต้องมีการแยกส่วนสำหรับเส้นใยแต่ละเส้น สายเคเบิลไฟเบอร์ mpo จะรวมเส้นใยหลายเส้น โดยทั่วไปคือ 12, 16 หรือ 24 เส้นใย ไว้ในชุดตัวเชื่อมต่อที่มีประสิทธิภาพเพียงชุดเดียว ปรัชญาการออกแบบเชิงนวัตกรรมนี้จัดการกับความท้าทายพื้นฐานที่โครงสร้างพื้นฐานเครือข่ายสมัยใหม่ต้องเผชิญ ได้แก่ พื้นที่แร็คที่จำกัด การจัดการสายเคเบิลที่ซับซ้อน และความต้องการความสามารถในการปรับใช้อย่างรวดเร็ว
สายเคเบิล MPO คืออะไรและเหตุใดจึงมีความสำคัญ
เพื่อให้เข้าใจถึงความสำคัญของเทคโนโลยีนี้อย่างเต็มที่ เราต้องเข้าใจความหมายของสายเคเบิล mpo ภายในบริบทที่กว้างขึ้นของวิวัฒนาการใยแก้วนำแสง คำจำกัดความของสายเคเบิล mpo อธิบายว่าเป็นระบบตัวเชื่อมต่อไฟเบอร์แบบหลาย-ที่ใช้ปลอกโลหะที่ขึ้นรูปด้วยความแม่นยำ- เพื่อจัดแนวไฟเบอร์ออปติกหลายเส้นพร้อมกัน ทำให้สามารถส่งสัญญาณออปติกแบบขนานได้ สถาปัตยกรรมแบบขนานนี้แตกต่างโดยพื้นฐานจากวิธีการส่งข้อมูลแบบอนุกรมแบบดั้งเดิม ทำให้มีแบนด์วิธรวมที่สูงขึ้นอย่างมากภายในพื้นที่ทางกายภาพที่เล็กลง
สายเคเบิลไฟเบอร์ออปติก mpo เกิดขึ้นเพื่อตอบสนองต่อข้อจำกัดของตัวเชื่อมต่อ LC และ SC ทั่วไป เมื่อเผชิญกับความต้องการแบนด์วิธของสถาปัตยกรรมเครือข่าย 40G, 100G และปัจจุบันคือ 400G ในกรณีที่แนวทางดั้งเดิมต้องใช้คู่ไฟเบอร์แยกกัน 4 คู่ (รวม 8 ไฟเบอร์) สำหรับการเชื่อมต่อ 40G สายเคเบิลออปติคอล mpo จะทำงานเดียวกันให้สำเร็จผ่านอินเทอร์เฟซตัวเชื่อมต่อเดียว ช่วยลดความซับซ้อนทั้งโครงสร้างพื้นฐานทางกายภาพและความซับซ้อนในการดำเนินงานได้อย่างมาก
หมวดหมู่ผลิตภัณฑ์ที่ครอบคลุม: ทำความเข้าใจเกี่ยวกับประเภทสายเคเบิล MPO
ความอเนกประสงค์ของเทคโนโลยี MPO แสดงให้เห็นผ่านการกำหนดค่าผลิตภัณฑ์ที่หลากหลาย ซึ่งแต่ละแบบได้รับการปรับให้เหมาะกับการใช้งานเฉพาะและสถานการณ์การใช้งาน การทำความเข้าใจประเภทสายเคเบิล mpo เหล่านี้ช่วยให้ตัดสินใจ-โดยอาศัยข้อมูลซึ่งปรับข้อกำหนดทางเทคนิคให้สอดคล้องกับวัตถุประสงค์ในการปฏิบัติงาน
สายเคเบิลลำต้น MPO
โครงสร้างพื้นฐานของระบบสายเคเบิลที่มีโครงสร้าง ซึ่งมีตัวเชื่อมต่อ MPO ที่ปลายทั้งสองข้างสำหรับการเชื่อมต่อแบบจุด{0}}ถึง-แบบแกนหลัก มีให้เลือกในการกำหนดค่าไฟเบอร์ 12, 16 และ 24 เพื่อให้ตรงกับความต้องการแบนด์วิธเฉพาะ
สายเคเบิลฝ่าวงล้อม MPO
เชื่อมโยงโครงสร้างพื้นฐาน MPO แบบไฟเบอร์หลาย-กับอุปกรณ์ไฟเบอร์เดี่ยว-แบบดั้งเดิม (LC, SC) เหมาะสำหรับการเชื่อมต่อสวิตช์ที่ใช้ MPO- กับเซิร์ฟเวอร์และอุปกรณ์จัดเก็บข้อมูลที่ติดตั้ง LC-
สายแพทช์ MPO
โซลูชันการเชื่อมต่อโครงข่ายอเนกประสงค์สำหรับอุปกรณ์-ถึง-การเชื่อมต่ออุปกรณ์ การเชื่อมต่อข้าม- และการติดตั้งชั่วคราว รักษามาตรฐานการปฏิบัติงานที่เข้มงวดพร้อมความยืดหยุ่นที่เพิ่มขึ้น
สายเคเบิล MPO แบบกำหนดเองแบบพิเศษ
การกำหนดค่าแบบกำหนดเองรวมถึงสายเคเบิล fanout, splitter, crossover และ loopback ที่ออกแบบมาสำหรับข้อกำหนดทางเทคนิคเฉพาะและสถานการณ์การทดสอบ
สายเคเบิล MPO Trunk: แกนหลักของโครงสร้างพื้นฐานที่มีความหนาแน่นสูง-
ชุดสายเคเบิล MPO trunk เป็นตัวแทนขององค์ประกอบพื้นฐานของระบบสายเคเบิลที่มีโครงสร้างในศูนย์ข้อมูลสมัยใหม่ โซลูชันสายเคเบิล trunk mpo/mtp เหล่านี้มีตัวเชื่อมต่อ MPO ที่ปลายทั้งสองข้าง ทำให้เกิดการเชื่อมต่อแบบจุด-ถึง-จุดระหว่างอุปกรณ์เครือข่าย แผงแพทช์ หรือเฟรมการกระจาย การกำหนดค่าสายเคเบิล mtp/mpo trunk เป็นเลิศในการใช้งานที่เป็นแกนหลัก โดยที่การรักษาขั้วของไฟเบอร์และรับประกันการส่งผ่านความเร็วสูง-ที่เชื่อถือได้ถือเป็นสิ่งสำคัญยิ่ง
มีจำหน่ายในจำนวนไฟเบอร์ต่างๆ รวมถึงสายเคเบิล mpo 12, สายเคเบิล mpo 16 และการกำหนดค่าสายเคเบิล mpo 24 - ชุดประกอบ trunk เหล่านี้ให้ความยืดหยุ่นในการจับคู่ความต้องการแบนด์วิธเฉพาะ สายเคเบิลไฟเบอร์ mpo 12 แพร่หลายเป็นพิเศษในแอปพลิเคชัน 40G และ 100G ในขณะที่ชุดสายเคเบิลไฟเบอร์ mpo 24 รองรับการใช้งานที่มีความหนาแน่นสูงกว่า- ซึ่งต้องการการใช้พอร์ตสูงสุดภายในสภาพแวดล้อมทางกายภาพที่จำกัด
ข้อได้เปรียบที่สำคัญของสายเคเบิล MPO Trunk:
การออกแบบพื้นที่-อย่างมีประสิทธิภาพช่วยลดความแออัดของชั้นวางและทางเดิน
แอสเซมบลีที่ยุติก่อน-ช่วยลดข้อผิดพลาดในการยุติภาคสนาม
รองรับความสามารถในการปรับขนาดได้อย่างราบรื่นตั้งแต่ 40G ถึง 400G และมากกว่านั้น
ลดความยุ่งยากในการจัดการสายเคเบิลและลดเวลาการบำรุงรักษา
ประสิทธิภาพที่สม่ำเสมอบนเส้นใยทั้งหมด

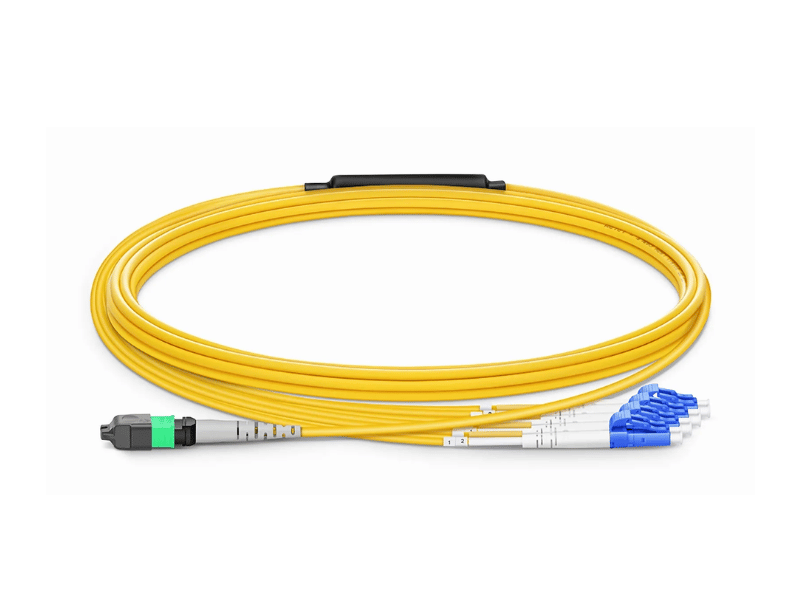

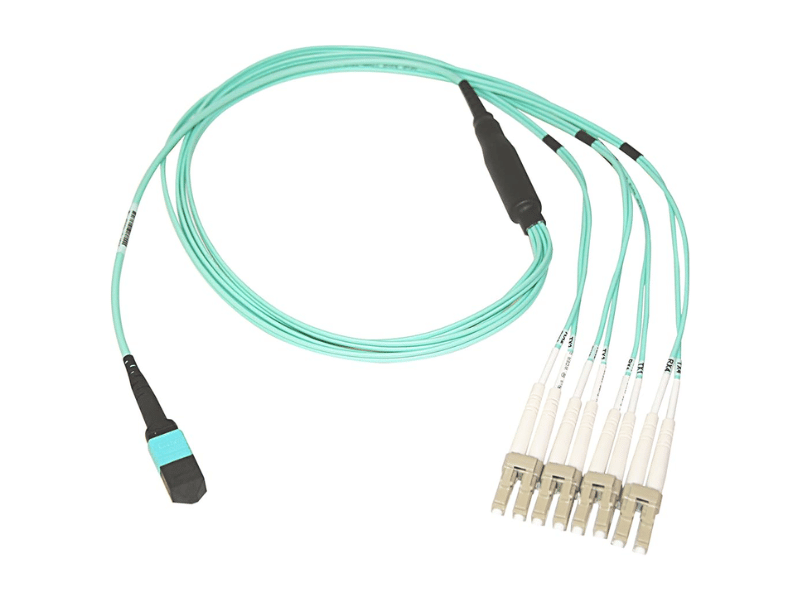

สายเคเบิลแยก MPO: การเชื่อมโยงระบบนิเวศไฟเบอร์แบบหลาย-และไฟเบอร์เดี่ยว-
ชุดสายเคเบิลแยก MPO ทำหน้าที่เป็นจุดเชื่อมต่อที่สำคัญระหว่างโครงสร้างพื้นฐาน MPO ความหนาแน่นสูง-และอุปกรณ์ไฟเบอร์เดี่ยว-แบบดั้งเดิม ตัวอย่างเช่น การกำหนดค่าสายเคเบิล mpo ถึง lc จะมีตัวเชื่อมต่อ MPO ที่ปลายด้านหนึ่งและตัวเชื่อมต่อ LC duplex หลายตัวที่ปลายฝั่งตรงข้าม ซึ่งอำนวยความสะดวกในการเชื่อมต่อระหว่างพอร์ตสวิตช์ที่ใช้ MPO- และอุปกรณ์เครือข่ายที่ติดตั้ง LC-
สายเคเบิลแยก mpo เป็น lc แพร่หลายในสภาพแวดล้อมขององค์กร โดยเฉพาะอย่างยิ่งเมื่อเชื่อมต่อกับเครือข่ายพื้นที่จัดเก็บข้อมูล การเชื่อมต่อเซิร์ฟเวอร์ และโครงสร้างพื้นฐานการสลับเลเยอร์การเข้าถึง ในทำนองเดียวกัน ชุดสายเคเบิลแยก mpo to sc รองรับอุปกรณ์ที่ใช้ SC- แบบเดิม เพื่อให้มั่นใจถึงความเข้ากันได้แบบย้อนหลังในขณะที่เปิดใช้งานการโยกย้ายไปสู่สถาปัตยกรรม-ความหนาแน่นที่สูงขึ้น
รุ่นพิเศษประกอบด้วยสายเคเบิลแยก mpo 12 และการกำหนดค่าสายเคเบิล mpo 12 ถึง lc ซึ่งได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับแอปพลิเคชัน 40G QSFP+ และ 100G QSFP28 ชุดสายเคเบิลแยก mpo-12 เหล่านี้รักษาการจัดการขั้วที่แม่นยำ เพื่อให้มั่นใจว่าคู่การส่งและรับอยู่ในแนวที่ถูกต้องตลอดเส้นทางการเชื่อมต่อ
สายแพทช์ MPO: โซลูชั่นการเชื่อมต่อที่ยืดหยุ่น
ชุดสายแพตช์ MPO มีตัวเลือกการเชื่อมต่อที่หลากหลายสำหรับอุปกรณ์-ถึง-การเชื่อมต่ออุปกรณ์ การเชื่อมต่อข้าม- และการติดตั้งชั่วคราว โซลูชันสายแพทช์ไฟเบอร์ mpo เหล่านี้รักษามาตรฐานประสิทธิภาพที่เข้มงวดเช่นเดียวกับสายเคเบิลหลักในขณะที่ให้ความยืดหยุ่นที่เพิ่มขึ้นสำหรับสภาพแวดล้อมเครือข่ายแบบไดนามิก การกำหนดสายแพตช์ไฟเบอร์ mtp mpo สะท้อนถึงลักษณะที่เปลี่ยนแปลงได้ของคำศัพท์เฉพาะทางของ MPO และ MTP โดยที่ MTP แสดงถึงการใช้งานประสิทธิภาพสูง-เฉพาะของอินเทอร์เฟซ MPO
การกำหนดค่าสายเคเบิล MPO แบบพิเศษ
นอกเหนือจากการกำหนดค่า trunk, breakout และ patch มาตรฐานแล้ว ระบบนิเวศของ MPO ยังรวมถึงผลิตภัณฑ์พิเศษมากมายที่ออกแบบมาสำหรับข้อกำหนดทางเทคนิคเฉพาะ:
สายเคเบิลพัดลม MPO
ชุดสายเคเบิล fanout ของ MPO กระจายไฟเบอร์แต่ละตัวจากตัวเชื่อมต่อ MPO เดียวไปยังการเชื่อมต่อไฟเบอร์เดี่ยวหลายตัว- ซึ่งให้ความยืดหยุ่นสูงสุดในสถานการณ์การเชื่อมต่อโครงข่ายที่ซับซ้อน สายเคเบิล mpo fanout ที่ไม่ไวต่อโค้งงอ 50-125 om4 แบบหลายโหมดเป็นตัวอย่างของการที่ประเภทไฟเบอร์แบบพิเศษผสมผสานกับเทคโนโลยี MPO เพื่อมอบประสิทธิภาพที่เพิ่มขึ้นในสภาพแวดล้อมการติดตั้งที่ท้าทาย
01
สายแยก MPO
การกำหนดค่าสายเคเบิลแยก MPO ช่วยให้เกิดรูปแบบการเชื่อมต่อได้หนึ่ง-ถึง-หลายรูปแบบ โดยสนับสนุนแอปพลิเคชันต่างๆ เช่น เครือข่ายการกระจายแสงและโครงสร้างพื้นฐานการทดสอบ
02
ชุดสายเคเบิลครอสโอเวอร์ MPO
ชุดสายเคเบิลครอสโอเวอร์ MPO โดยเฉพาะอย่างยิ่งรุ่นสายเคเบิลครอสโอเวอร์ mpo type b ให้ฟังก์ชันการกลับขั้วที่จำเป็นภายในระบบสายเคเบิลที่มีโครงสร้าง
03
สายเคเบิลย้อนกลับ MPO
โมดูลสายเคเบิลลูปแบ็ค MPO มีบทบาทสำคัญในการทดสอบเครือข่าย การวินิจฉัย และสถานการณ์การกำหนดค่าอุปกรณ์
04
สายบังเหียน MPO
ชุดสายเคเบิลชุดสายไฟ MPO นำเสนอโซลูชันการเชื่อมต่อหลาย-แบบปรับแต่งได้สำหรับการใช้งานเฉพาะทางที่ต้องการรูปแบบการเชื่อมต่อที่ไม่ใช่-มาตรฐาน
05
การเพิ่มประสิทธิภาพประเภทไฟเบอร์: การจับคู่ข้อมูลจำเพาะของสายเคเบิลให้ตรงกับข้อกำหนดการใช้งาน
ลักษณะการทำงานของชุดสายเคเบิล MPO ขึ้นอยู่กับข้อกำหนดเฉพาะของไฟเบอร์ที่สำคัญ การทำความเข้าใจความแตกต่างเหล่านี้ช่วยให้สามารถเลือกผลิตภัณฑ์ที่เหมาะสมที่สุดสำหรับสถานการณ์การใช้งานเฉพาะ
โซลูชันสายเคเบิล MPO มัลติโหมด
มัลติไฟเบอร์แบบต่างๆ มีอิทธิพลเหนือแอปพลิเคชัน-การเข้าถึงศูนย์ข้อมูลระยะสั้น โดยนำเสนอ-โซลูชันที่คุ้มค่าสำหรับระยะทางหลายร้อยเมตร สายเคเบิล om3 mpo ใช้ไฟเบอร์มัลติโหมดที่ปรับให้เหมาะสมด้วยเลเซอร์ขนาด 50- ไมครอน รองรับการส่งข้อมูล 40G สูงถึง 100 เมตร และการส่งสัญญาณ 100G สูงถึง 70 เมตร สายเคเบิล om4 mpo ขยายระยะทางเหล่านี้เป็น 150 เมตรสำหรับ 40G และ 100 เมตรสำหรับแอปพลิเคชัน 100G ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานศูนย์ข้อมูลร่วมสมัยส่วนใหญ่
ข้อมูลจำเพาะไฟเบอร์ขั้นสูงยังคงผลักดันขอบเขตประสิทธิภาพอย่างต่อเนื่อง วิธีเคเบิลมัลติโหมด 50-125 om5 mpo นำเสนอเทคโนโลยีไฟเบอร์มัลติโหมดย่านความถี่กว้าง ซึ่งได้รับการปรับให้เหมาะสมสำหรับแอปพลิเคชันมัลติเพล็กซ์ซิ่งความยาวคลื่น (SWDM) แบบสั้น- วิธีสายเคเบิล mpo ที่ไม่ไวต่อโค้งงอ 50-125 om4 แบบหลายโหมดรวมเอาการออกแบบไฟเบอร์แบบพิเศษที่รักษาคุณลักษณะด้านประสิทธิภาพแม้ว่าจะอยู่ภายใต้รัศมีโค้งงอที่แคบ ทำให้การกำหนดเส้นทางสายเคเบิลมีความยืดหยุ่นมากขึ้นในสภาพแวดล้อมที่จำกัดพื้นที่
การเปรียบเทียบประสิทธิภาพของสายเคเบิล MPO มัลติโหมด
| ไฟเบอร์เกรด | เส้นผ่านศูนย์กลางแกน/หุ้ม | ระยะ 40G SR4 | ระยะ 100G SR4 | ระยะ 400G SR8 | การใช้งานที่สำคัญ |
|---|---|---|---|---|---|
| โอม3 | 50/125 µm | 100 m | 70 m | 30 m | ศูนย์ข้อมูลแบบเดิม -เข้าถึง 40G/100G ระยะสั้น |
| โอม4 | 50/125 µm | 150 m | 100 m | 70 m | ศูนย์ข้อมูลสมัยใหม่ แบ็คโบนขององค์กร |
| โอม5 | 50/125 µm | 150 m | 150 m | 100 m | ศูนย์ข้อมูลรุ่นใหม่- แอปพลิเคชัน SWDM |
| OM4 Bend-ไร้ความรู้สึก | 50/125 µm | 150 m | 100 m | 70 m | ชั้นวางที่มีความหนาแน่นสูง- การเดินสายเคเบิลที่แน่นหนา |
เทคโนโลยีตัวเชื่อมต่อและความเข้ากันได้: อธิบาย MPO กับ MTP
คำถามทั่วไปในอุตสาหกรรมใยแก้วนำแสงเกี่ยวข้องกับความสัมพันธ์ระหว่างคำศัพท์ MPO และ MTP การอภิปรายเกี่ยวกับสายเคเบิล mpo กับ mtp มักจะสร้างความสับสน แต่ความแตกต่างนั้นตรงไปตรงมา: MPO แสดงถึงอินเทอร์เฟซตัวเชื่อมต่อไฟเบอร์แบบหลาย-ทั่วไปที่ระบุโดยมาตรฐาน IEC ในขณะที่ MTP กำหนดการใช้งานประสิทธิภาพสูง-เฉพาะเจาะจงที่ผลิตโดย US Conec ภายใต้การคุ้มครองเครื่องหมายการค้า
ในทางปฏิบัติ การกำหนดสายเคเบิล mtp mpo และสายเคเบิล mtp/mpo บ่งชี้ถึงสายเคเบิลที่มีตัวเชื่อมต่อที่มีตราสินค้า MTP- ซึ่งโดยทั่วไปจะให้ประสิทธิภาพทางกลที่ดีขึ้น คุณลักษณะการสูญเสียการแทรกที่เหนือกว่า และปรับปรุง-ความน่าเชื่อถือในระยะยาวเมื่อเปรียบเทียบกับการใช้งาน MPO ทั่วไป อย่างไรก็ตาม ตัวเชื่อมต่อทั้งสองประเภทจะรักษาความเข้ากันได้ทั้งทางกายภาพและทางแสง โดยสาย mpo / mtp ทำงานสลับกันได้ภายในโครงสร้างพื้นฐานเดียวกัน
MPO กับ MTP: ความแตกต่างและความคล้ายคลึงที่สำคัญ
ความเข้ากันได้ทางกายภาพ
ตัวเชื่อมต่อทั้งสองมีฟอร์มแฟคเตอร์เดียวกันและสามารถใช้แทนกันได้ในโครงสร้างพื้นฐานเดียวกัน
ผลงาน
โดยทั่วไปตัวเชื่อมต่อ MTP จะมีการสูญเสียการแทรกต่ำกว่า (น้อยกว่าหรือเท่ากับ 0.3dB) เมื่อเทียบกับ MPO มาตรฐาน (น้อยกว่าหรือเท่ากับ 0.5dB)
การออกแบบเครื่องกล
MTP มีกลไกการสลักที่ได้รับการปรับปรุงและการจัดตำแหน่งที่แม่นยำเพื่อความทนทานที่ดีขึ้น
ความน่าเชื่อถือ
ตัวเชื่อมต่อ MTP ได้รับการควบคุมคุณภาพที่เข้มงวดมากขึ้น ส่งผลให้มีความสามารถในการทำซ้ำสูงขึ้นและมีอายุการใช้งานยาวนานขึ้น
ค่าใช้จ่าย
ตัวเชื่อมต่อ MTP มีราคาระดับพรีเมียมเมื่อเปรียบเทียบกับตัวเชื่อมต่อ MPO มาตรฐาน
การปฏิบัติตามมาตรฐาน
ทั้งสองเป็นไปตามมาตรฐาน IEC 61754-7 และ TIA-604-5 สำหรับตัวเชื่อมต่อแบบมัลติไฟเบอร์
การจัดการขั้วสายเคเบิล MPO
การจัดการขั้วสายเคเบิล MPO เป็นสิ่งสำคัญเพื่อให้แน่ใจว่าช่องส่ง (Tx) และรับ (Rx) จับคู่อย่างถูกต้องในลิงก์ไฟเบอร์ความหนาแน่นสูง- เช่น ระบบ 40G/100G/400G รูปแบบขั้วที่ออกแบบมาอย่างดี-จะหลีกเลี่ยงการครอสโอเวอร์ของช่องสัญญาณ ลด-การแก้ไขปัญหาที่ไซต์งาน และรับประกันว่าแกนไฟเบอร์ทุกตัวได้รับการแมปอย่างถูกต้องระหว่างตัวรับส่งสัญญาณ เทปคาสเซ็ต และสายเคเบิลหลัก
DIMI นำเสนอโซลูชันขั้ว MPO ที่สมบูรณ์ ครอบคลุมการกำหนดค่า Type A, Type B และ Type C รวมถึงการออกแบบระบบ Method A/B/C ตั้งแต่ลิงก์แกนหลักของศูนย์ข้อมูลไปจนถึง 5G และโครงสร้างพื้นฐานคลาวด์ ทีมวิศวกรของเราสามารถช่วยคุณเลือกขั้ว การคีย์ และการกำหนดค่าพินที่เหมาะสม และ-ติดป้ายกำกับส่วนประกอบทั้งหมดล่วงหน้า สิ่งนี้ทำให้การติดตั้งง่ายขึ้นอย่างมาก ลดข้อผิดพลาดของขั้วไฟฟ้า และช่วยให้มั่นใจได้ว่าระบบสายเคเบิล MPO ของคุณเป็นแบบเสียบ-และ-เล่นได้ตั้งแต่วันแรก
ขั้วประเภท A (ตรง-ทะลุ)
ตำแหน่งไฟเบอร์จะถูกรักษาไว้ตรงจากปลายด้านหนึ่งไปอีกด้านหนึ่ง (1→1, 2→2, ..., 12→12)
ขั้ว Type B (กลับด้าน)
ตำแหน่งไฟเบอร์จะกลับด้านจนสุดที่ปลายด้านตรงข้าม (1→12, 2→11, ..., 12→1)
ขั้ว Type C (สลับคู่)
เส้นใยจะสลับเป็นคู่ที่อยู่ติดกัน (1↔2, 3↔4, ..., 11↔12) ที่ปลายด้านตรงข้าม
การบูรณาการโครงสร้างพื้นฐาน: ระบบการเดินสายที่มีโครงสร้าง MPO
ประสิทธิภาพพื้นที่และการเพิ่มประสิทธิภาพความหนาแน่น
คุณค่าหลักของเทคโนโลยี MPO อยู่ที่ประสิทธิภาพพื้นที่ที่ยอดเยี่ยม ในกรณีที่วิธีการเดินสายเคเบิลแบบดั้งเดิมอาจใช้พื้นที่แผงแพทช์หลายหน่วยแร็ค สายเคเบิลไฟเบอร์ mpo จะรวมการเชื่อมต่อที่เทียบเท่ากันไว้ในพื้นที่ที่เล็กลงอย่างมาก ข้อได้เปรียบด้านความหนาแน่นนี้มีความสำคัญมากขึ้นเรื่อยๆ เนื่องจากจำนวนพอร์ตอุปกรณ์เพิ่มขึ้น และพื้นที่ชั้นวางที่มีอยู่ยังคงมีจำกัด
เวลาในการติดตั้งและการลดต้นทุนแรงงาน
ชุดสายเคเบิล mpo แบบต่อสายล่วงหน้า-ช่วยลดข้อกำหนดในการยุติภาคสนาม ซึ่งช่วยลดเวลาในการติดตั้งได้สูงสุดถึง 75% เมื่อเทียบกับวิธีการแบบเดิม ประสิทธิภาพแรงงานนี้แปลโดยตรงเพื่อลดต้นทุนการใช้งานและเวลาที่เร็วขึ้น-สู่-การผลิตสำหรับโครงการโครงสร้างพื้นฐานใหม่
ความน่าเชื่อถือที่เพิ่มขึ้นและความสม่ำเสมอด้านประสิทธิภาพ
ชุดสายเคเบิลไฟเบอร์ออปติก mpo ที่สิ้นสุดจากโรงงาน-ผ่านการทดสอบการประกันคุณภาพอย่างเข้มงวด ทำให้มั่นใจได้ถึงประสิทธิภาพด้านแสงที่สม่ำเสมอในตำแหน่งไฟเบอร์ทั้งหมด สภาพแวดล้อมการผลิตที่ได้รับการควบคุมนี้มอบความน่าเชื่อถือที่เหนือกว่าเมื่อเปรียบเทียบกับการยกเลิกภาคสนาม ซึ่งขึ้นอยู่กับระดับทักษะของช่างเทคนิคแต่ละคนและสภาพแวดล้อมเป็นอย่างมาก
การโยกย้ายและการกำหนดค่าใหม่ที่เรียบง่าย
ลักษณะโมดูลาร์ของโครงสร้างพื้นฐาน MPO ช่วยให้กำหนดค่าใหม่ได้อย่างรวดเร็วและอัปเกรดเทคโนโลยี ตัวอย่างเช่น การเปลี่ยนจากการเชื่อมต่อ 40G เป็น 100G มักต้องการเพียงการเปลี่ยนตัวรับส่งสัญญาณเท่านั้น แทนที่จะปรับปรุงโครงสร้างพื้นฐานของสายเคเบิลทั้งหมด ปกป้องการลงทุนและลดความขัดข้องในการปฏิบัติงาน
การแก้ไขจุดเจ็บปวดของลูกค้า: เทคโนโลยีเคเบิล MPO แก้ปัญหาความท้าทายด้านโครงสร้างพื้นฐานที่สำคัญได้อย่างไร
สำหรับผู้ปฏิบัติงานศูนย์ข้อมูล: เพิ่มความหนาแน่นสูงสุดและลดความซับซ้อนให้เหลือน้อยที่สุด
ผู้ปฏิบัติงานศูนย์ข้อมูลเผชิญกับแรงกดดันอย่างไม่หยุดยั้งในการเพิ่มความหนาแน่นของพอร์ต ขณะเดียวกันก็จัดการ-ปริมาณสายเคเบิลที่เพิ่มขึ้นเรื่อยๆ ภายในพื้นที่ทางกายภาพคงที่ วิธีการแบบดั้งเดิมนำไปสู่เส้นทางที่แออัด การไหลเวียนของอากาศที่บกพร่อง และความท้าทายในการบำรุงรักษาอย่างรวดเร็ว โซลูชันสายแพตช์ไฟเบอร์ mpo จัดการปัญหาเหล่านี้ได้โดยตรงด้วยการรวมการเชื่อมต่อไฟเบอร์หลายตัวไว้ในอินเทอร์เฟซเดียวที่มีประสิทธิภาพ
การเชื่อมต่อ 40G ทั่วไปที่ต้องใช้การเชื่อมต่อ LC duplex สี่รายการสามารถแทนที่ได้ด้วยอินเทอร์เฟซ MPO-12 เดียว ซึ่งช่วยลดจำนวนสายเคเบิลลง 75% เมื่อคูณพอร์ตหลายร้อยหรือหลายพันพอร์ต การรวมนี้จะแปลงการจัดการสายเคเบิลจากข้อจำกัดที่สำคัญไปสู่การพิจารณาการปฏิบัติงานที่สามารถจัดการได้
สำหรับทีมไอทีระดับองค์กร: ลดความซับซ้อนของการปรับใช้และลดข้อผิดพลาด
แผนกไอทีขององค์กรมักจะขาดความเชี่ยวชาญเฉพาะด้านในการยกเลิกไฟเบอร์ออปติก ทำให้-การติดตั้งที่สิ้นสุดแบบเดิมๆ ใช้เวลา-มากและเกิดข้อผิดพลาด-ได้ง่าย สายแพตช์ mpo แบบต่อสายล่วงหน้า-ช่วยลดข้อกำหนดในการยุติภาคสนามโดยสิ้นเชิง ช่วยให้ช่างเทคนิคที่มีประสบการณ์ด้านไฟเบอร์ออปติกน้อยที่สุดสามารถติดตั้งได้สำเร็จ
วิธีการแยกสายเคเบิล mpol lc ช่วยลดความยุ่งยากในการผสานรวมกับอุปกรณ์ที่ใช้ LC- ที่มีอยู่ ทำให้มีเส้นทางการโยกย้ายที่ชัดเจนไปยังโครงสร้างพื้นฐานที่มีความหนาแน่นสูง- โดยไม่ต้องเปลี่ยนอุปกรณ์ขายส่ง ความเข้ากันได้แบบย้อนหลังนี้ช่วยปกป้องการลงทุนที่มีอยู่ในขณะเดียวกันก็ช่วยให้สามารถปรับขยายได้ในอนาคต
สำหรับผู้ให้บริการโทรคมนาคม: การรับรองความสามารถในการขยายขนาดและการพิสูจน์อักษรแห่งอนาคต-
ผู้ให้บริการจำเป็นต้องมีการลงทุนด้านโครงสร้างพื้นฐานที่รองรับทั้งความต้องการในปัจจุบันและการเติบโตในอนาคต สถาปัตยกรรมสายเคเบิล mpo/mtp รองรับความเร็วได้หลายระดับบนโครงสร้างพื้นฐานทางกายภาพเดียวกัน ระบบสายเคเบิลที่ใช้งานในตอนแรกสำหรับการเชื่อมต่อ 40G รองรับการอัพเกรดเป็น 100G หรือ 400G ในอนาคตได้อย่างราบรื่นผ่านการเปลี่ยนตัวรับส่งสัญญาณเพียงอย่างเดียว ปกป้องการลงทุนด้านทุนและหลีกเลี่ยงการปรับปรุงโครงสร้างพื้นฐานที่มีราคาแพง
โซลูชันสายเคเบิล mpo โหมดเดียวตอบสนองความต้องการ-การเข้าถึงระยะไกลของเครือข่ายโทรคมนาคม ช่วยให้สามารถเชื่อมต่อความเร็วสูง-ระหว่างสำนักงานกลาง ศูนย์ข้อมูล และสถานที่ห่างไกล ในขณะเดียวกันก็รักษาประสิทธิภาพและความน่าเชื่อถือที่สม่ำเสมอ
สำหรับผู้วางระบบ: เร่งการเสร็จสิ้นโครงการและปรับปรุงอัตรากำไรขั้นต้น
ผู้วางระบบจะได้รับประโยชน์จากความต้องการแรงงานที่ลดลงซึ่งเกี่ยวข้องกับโซลูชัน MPO ก่อน{0}}ยุติลง -ผลิตภัณฑ์เคเบิลไฟเบอร์ mtp mpo ที่ประกอบขึ้นจากโรงงานช่วยขจัดเวลา-ที่สิ้นเปลืองกิจกรรมการยกเลิกภาคสนาม เร่งลำดับเวลาของโครงการ และปรับปรุงอัตรากำไรผ่านการเพิ่มประสิทธิภาพแรงงาน
ความเสี่ยงที่ลดลงของข้อผิดพลาดในการติดตั้งภาคสนามยังช่วยปกป้องชื่อเสียงของผู้ประกอบระบบและลดการเรียกร้องการรับประกัน ซึ่งช่วยเพิ่มความพึงพอใจของลูกค้าและโอกาสทางธุรกิจซ้ำ โซลูชันเฉพาะของผู้จำหน่าย- เช่น สายเคเบิลแยกไฟเบอร์ mpo ถึง 4xlc ของ dell Networking และสายเคเบิล hpe mpo ถึง 4 x lc ยาว 5 ม. ช่วยลดความยุ่งยากในการรวมอุปกรณ์ในสภาพแวดล้อมของผู้จำหน่ายหลายราย-
ในฐานะหนึ่งในผู้ผลิตและซัพพลายเออร์สายเคเบิลไฟเบอร์ออปติก mpo/mpt ที่เป็นมืออาชีพมากที่สุดในประเทศจีน เรามีผลิตภัณฑ์ที่มีคุณภาพและบริการที่ดี โปรดมั่นใจในการขายส่งสายเคเบิลใยแก้วนำแสง mpo / mpt ที่ทำเองจากโรงงานของเรา
