Fiber Media Converter: ความเข้ากันได้ การตั้งค่า และการเลือก

A ตัวแปลงสื่อใยแก้วนำแสงแปลสัญญาณไฟฟ้าบนสายอีเธอร์เน็ตทองแดงเป็นสัญญาณแสงบนไฟเบอร์ และในทางกลับกัน ทำหน้าที่เป็นกตัวแปลงไฟเบอร์ออปติกเป็นทองแดงซึ่งช่วยแก้ปัญหาในทางปฏิบัติได้ กล่าวคือ ทองแดงจะอยู่สูงประมาณ 100 เมตร ในขณะที่ไฟเบอร์สามารถส่งข้อมูลได้ไกลหลายสิบกิโลเมตรโดยไม่มีการสูญเสียสัญญาณ และทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้า แทนที่จะริพโครงสร้างพื้นฐานทองแดงที่มีอยู่ออกไป กตัวแปลงไฟเบอร์ออปติกช่วยให้คุณขยายออกไปเป็นไฟเบอร์ได้ทุกที่ที่คุณต้องการ

หลักการพื้นฐานของตัวแปลงไฟเบอร์มีเดีย

ฮาร์ดแวร์ตรงไปตรงมา ด้านหนึ่งมีพอร์ต RJ45 สำหรับ Ethernet แบบทองแดง อีกด้านมีพอร์ตไฟเบอร์ - แบบคงที่หรือช่อง SFP (Small Form-factor Pluggable) ที่ยอมรับโมดูลตัวรับส่งสัญญาณแบบถอดเปลี่ยนได้ วงจรภายในของตัวแปลงจะจัดการการแปลสัญญาณระหว่างทั้งสอง อุปกรณ์ที่ปลายด้านใดด้านหนึ่งของลิงก์จะไม่ทราบหรือสนใจว่ามีการแปลงสื่อเกิดขึ้นตรงกลาง

สามประเภท

มีสามหลักประเภทของตัวแปลงสื่อแต่ละอันเหมาะสมกับข้อกำหนดเครือข่ายที่แตกต่างกัน

ตัวแปลงอย่างง่าย (โปร่งใส)จ่ายบอลให้ตรง-ระดับ- ไม่มีการบัฟเฟอร์ไม่มีสติปัญญา ทั้งสองฝ่ายจะต้องทำงานที่ความเร็วเท่ากันและดูเพล็กซ์ - หากพอร์ตทองแดงเป็นดูเพล็กซ์เต็ม 100 Mbps - ฝั่งไฟเบอร์จะต้องตรงกันทุกประการ ตัวเลือกที่ถูกที่สุด ทำงานได้ดีสำหรับลิงก์ตรง-ถึง- จุด

A สวิตช์แปลงสื่อไฟเบอร์มีชิปบริดจ์ขนาดเล็กอยู่ข้างในซึ่งสามารถจัดเก็บและส่งต่อเฟรมได้ ซึ่งหมายความว่าทั้งสองฝ่ายไม่จำเป็นต้องจับคู่ความเร็วหรือดูเพล็กซ์ คุณสามารถเชื่อมต่อฮับ 100 Mbps แบบเดิมกับแกนหลักไฟเบอร์ Gigabit ได้โดยไม่มีปัญหา ยืดหยุ่นกว่า ราคาแพงกว่าเล็กน้อย

ตัวแปลงที่มีการจัดการไปไกลกว่านั้น: การตรวจสอบ SNMP, การแท็ก VLAN, ลิงก์อัตโนมัติ-การแจ้งเตือนความล้มเหลว, การเฟลโอเวอร์ซ้ำซ้อน สิ่งเหล่านี้มีอยู่สำหรับองค์กรและเครือข่ายผู้ให้บริการ-ซึ่งทุกลิงก์จะต้องมองเห็นได้และควบคุมได้จากระยะไกล

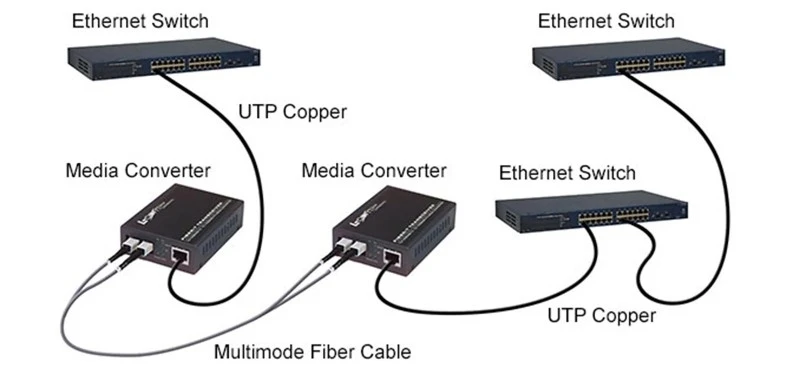

วิธีการเชื่อมต่อ Fiber Media Converter

ความล้มเหลวในการเชื่อมต่อส่วนใหญ่ย้อนกลับไปที่สิ่งหนึ่ง: ความเข้ากันได้ที่ไม่ตรงกันซึ่งตรวจไม่พบก่อนที่สายเคเบิลจะเสียบเข้าไป

ตรวจสอบความเข้ากันได้

ชนิดไฟเบอร์และความยาวคลื่นไฟเบอร์โหมดเดี่ยว-และมัลติโหมดไม่สามารถใช้แทนกันได้ สายเคเบิลโมดูล SFPและพอร์ตที่ปลายทั้งสองข้างจะต้องเป็นประเภทเดียวกันทั้งหมด ภายในประเภทนั้น ความยาวคลื่นจะต้องตรงกับ - ตัวรับส่งสัญญาณ 1310 นาโนเมตรจะไม่สื่อสารกับตัวรับส่งสัญญาณ 1550 นาโนเมตร นี่คือสาเหตุอันดับหนึ่งของ "ทุกอย่างดูเชื่อมโยงกันแต่ไม่มีอะไรทำงาน"

ความเร็ว.ตัวแปลงกิกะบิตที่เสียบเข้ากับพอร์ตสวิตช์ 10G จะไม่สามารถเชื่อมต่อลิงก์ได้ จับคู่ความเร็วของตัวแปลงกับส่วนเครือข่ายที่ให้บริการ

เกรดสายเคเบิลอีเทอร์เน็ตเมื่อปรับใช้cat6 เป็นตัวแปลงไฟเบอร์ออปติกให้ใช้ Cat6 สำหรับ Gigabit และ Cat6a หรือ Cat7 สำหรับ 10G สายเคเบิลที่ได้รับการจัดอันดับต่ำกว่า - ทำให้เกิดข้อผิดพลาดเป็นระยะๆ ซึ่งยากต่อการติดตามเนื่องจากลิงก์ดูเหมือนจะทำงานได้ - ไม่น่าเชื่อถือ

เชื่อมต่อสายเคเบิล

ที่ด้านไฟเบอร์ ให้วางโมดูล SFP ไว้จนกระทั่งได้ยินเสียงคลิก จากนั้นรันสายแพตช์ไฟเบอร์ไปยังอุปกรณ์ระยะไกล พอร์ต SFP บนlc ไฟเบอร์เพื่อแปลงอีเธอร์เน็ตใช้ขั้วต่อ LC- อินเทอร์เฟซที่พบบ่อยที่สุดสำหรับลิงก์ประเภทนี้ รายละเอียดที่สำคัญ: TX ที่ปลายด้านหนึ่งเชื่อมต่อกับ RX ที่อีกด้านหนึ่ง ย้อนกลับไปแล้วลิงค์ไม่ขึ้น หากคุณไม่แน่ใจ ให้ลอง - เพื่อสลับเกลียวทั้งสองเส้นใช้เวลาห้าวินาทีและเป็นการเคลื่อนไหวมาตรฐานครั้งแรกเมื่อลิงก์ไฟเบอร์ไม่ยอมให้แสง

ที่ด้านทองแดง ให้เสียบสายอีเทอร์เน็ตจากพอร์ต RJ45 เข้ากับสวิตช์ เราเตอร์ หรืออุปกรณ์ปลายทาง หลีกเลี่ยงการโค้งงอและจุดหนีบแหลมคมในการเดินสายเคเบิล ความเสียหายของทองแดงมีแนวโน้มที่จะทำให้เกิดการหยดเป็นระยะๆ มากกว่าความล้มเหลวโดยสิ้นเชิง ซึ่งทำให้การวินิจฉัยเป็นเรื่องที่น่าหงุดหงิด วางคอนเวอร์เตอร์ไว้ที่ที่มีการไหลเวียนของอากาศที่เหมาะสม ติดตั้งแร็ค-ถ้าเป็นไปได้ อุปกรณ์เหล่านี้ทำงานเย็นแต่อาจมีความร้อนมากเกินไปในตู้ที่ปิดสนิท

เปิดเครื่องและตรวจสอบ

เสียบปลั๊กไฟและตรวจสอบไฟ LED คุณกำลังมองหาไฟสามดวง: ไฟ, ลิงค์ไฟเบอร์ และลิงค์อีเธอร์เน็ต ทั้งสามสัญญาณคงที่ (หรือกะพริบตามคู่มือ) หมายความว่าคุณสบายดี

ไฟเบอร์ LED ปิด? สลับสาย TX/RX ก่อน ยังปิดอยู่เหรอ? ตรวจสอบว่าอุปกรณ์ระยะไกลได้รับการจ่ายไฟและเปิดใช้งานพอร์ตไฟเบอร์แล้ว จากนั้นติดตั้งโมดูล SFP อีกครั้ง อีเธอร์เน็ต LED ปิดอยู่? ลองใช้สายเคเบิลอื่น หากมีการจัดการ ให้เข้าสู่ระบบเว็บอินเทอร์เฟซและยืนยันว่าพอร์ตไม่ได้ถูกปิดใช้งานหรือล็อคไว้ด้วยความเร็วที่ไม่ตรงกัน

ปัจจัยสำคัญสำหรับตัวแปลงไฟเบอร์มีเดีย

ประเภทไฟเบอร์

การตัดสินใจนี้มักจะทำเพื่อคุณแล้วไม่ว่าจะใช้ไฟเบอร์ใดก็ตามที่อยู่บนพื้นหรือในผนัง แต่หากคุณระบุสายเคเบิลใหม่ด้วย รายละเอียดมีดังนี้:

สำหรับการวิ่งระยะไกล- กไฟเบอร์โหมดเดี่ยวตัวแปลงสื่อแบบจำลองนี้เป็นตัวเลือกที่เหมาะสมโดยรองรับความยาวคลื่น 1310 นาโนเมตรและ 1550 นาโนเมตรในระยะทางสูงสุด 160 กม. ปลายทั้งสองข้างต้องเป็นไฟเบอร์ประเภทเดียวกันและมีความยาวคลื่นเท่ากัน - ไม่มีข้อยกเว้น ไม่มี-การเจรจาอัตโนมัติ ถ้าคู่ไฟเบอร์หายากลองดูที่ดับเบิลยูดีเอ็ม(Wavelength Division Multiplexing) โมเดลที่มีการรับส่งข้อมูลแบบสองทิศทางบนเส้นเดียว

ความเร็ว

จับคู่ตัวแปลงกับความเร็วของพอร์ตที่เชื่อมต่อ Fast Ethernet (100 Mbps) ยังคงปรากฏในเครือข่าย-ระบบอัตโนมัติสำหรับอุตสาหกรรมและอาคารรุ่นเก่า Gigabit (1 Gbps) เป็นค่าเริ่มต้นสำหรับการใช้งานในปัจจุบันส่วนใหญ่. 10G ให้บริการแบ็คโบนของศูนย์ข้อมูลและสภาพแวดล้อมที่มีการรับส่งข้อมูลสูง- โมเดลหลายกิกะบิต-เจรจาอัตโนมัติระหว่าง 1G, 2.5G, 5G และ 10G ซึ่งมีประโยชน์เมื่อคุณมี-จุดสิ้นสุดความเร็วผสมกัน หรือวางแผนที่จะอัปเกรดแบบค่อยเป็นค่อยไป

ตัวแปลงที่มีความเร็วต่ำกว่าความเร็วเครือข่ายของคุณจะกลายเป็นปัญหาคอขวดสำหรับลิงก์ทั้งหมด

มีการจัดการกับไม่มีการจัดการ

ไม่ได้รับการจัดการเป็นแบบเสียบ-และ-เล่น: ไม่มีการกำหนดค่า ไม่มีการบำรุงรักษา มีราคาที่ต่ำกว่า สำหรับการเชื่อมโยงเดียวระหว่างสองตู้เสื้อผ้า นั่นคือทั้งหมดที่คุณต้องการ

ที่ได้รับการจัดการจะได้รับราคาที่สูงขึ้นเมื่อคุณใช้งานตัวแปลงหลายตัว และต้องการการตรวจสอบ SNMP ในทุกตัวแปลง การแบ่งส่วน VLAN ที่เลเยอร์การแปลง หรือการเฟลโอเวอร์อัตโนมัติเมื่อเส้นทางไฟเบอร์ลดลง คำถามนั้นง่าย: คุณจำเป็นต้องดูและควบคุมอุปกรณ์นี้จากระยะไกลหรือไม่

สิ่งแวดล้อมและ PoE

ตัวแปลงเชิงพาณิชย์มาตรฐานรองรับ 0 องศาถึง 40 องศา ซึ่งครอบคลุมถึงสำนักงาน ศูนย์ข้อมูล และห้องโทรคมนาคม-ที่มีการควบคุมอุณหภูมิ สิ่งใดก็ตามที่อยู่นอกช่วง - ตู้ริมถนน พื้นโรงงาน ตู้กลางแจ้ง - จำเป็นต้องมีโมเดลเกรดอุตสาหกรรม-ที่มีพิกัดตั้งแต่ −40 องศาถึง 75 องศา พร้อมการป้องกันฝุ่น/ความชื้น และความต้านทานแรงสั่นสะเทือน

หากอุปกรณ์ที่ปลายทองแดงต้องการพลังงาน (กล้อง IP, AP ไร้สาย, โทรศัพท์ VoIP) ตัวแปลง PoE สามารถส่งข้อมูลและไฟฟ้าผ่านสายอีเธอร์เน็ตเส้นเดียวกัน ซึ่งจะช่วยประหยัดพลังงานที่แยกกันในแต่ละอุปกรณ์ ซึ่งมักจะมีความสำคัญต่อต้นทุนการติดตั้งมากกว่าส่วนต่างของราคาตัวแปลงเอง

บทสรุป

• จับคู่ประเภทไฟเบอร์และความยาวคลื่นกับสิ่งที่ติดตั้ง
• จับคู่ความเร็วกับเครือข่ายของคุณ
• เลือกระดับการจัดการและระดับสิ่งแวดล้อมที่เหมาะสมกับสถานที่ที่ตัวแปลงจะอาศัยอยู่ และจำนวนที่คุณต้องดูแล
• รับความเข้ากันได้ทันทีก่อนเชื่อมต่อ และอุปกรณ์จะดูแลตัวเองเป็นส่วนใหญ่จากตรงนั้น
